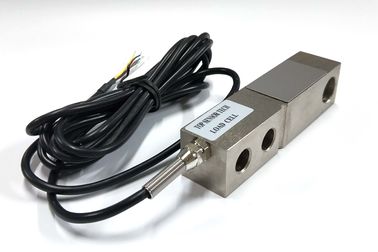

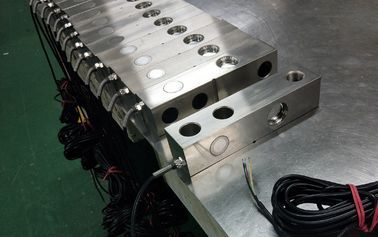

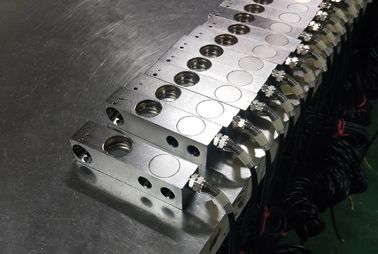

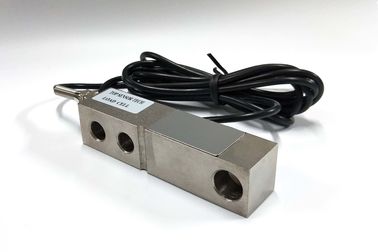

Sel Beban Balok Geser Tunggal
Model:SD-03
Kapasitas:0.2-10t / 0.5-20Klb
Fitur:
Struktur baja paduan;Penyegelan las IP67
Aplikasi:
Timbangan platform elektronik, timbangan kendaraan, timbangan kereta api, dll
Ukuran:
Kapasitas | L | L1 | L2 | L3 | L4 | D | B | M |
0,5~2(t) | 130 | 56,5 | 15.8 | 25.4 | 76.2 | 13.5 | 31.8 | M12X1.75 atau |
5~10(klb) 2.5~5(t) | 171.5 | 77.2 | 19.1 | 38.1 | 95.3 | 20 | 38.1 | M18X1.5 3/4-16UNF |
15,20(klb) 7,5,10(t) | 222.3 | 101.6 | 25.4 | 50.8 | 120.7 | 26.2 | 50.8 | M24x2 |
Presisi: 0,02% FS | Resistansi isolasi: 5000MΩ (100VDC) |
Nilai keluaran: 2±0,003 mv/v atau 3mv/v | Tegangan eksitasi: 9~12VDC |
Non-linearitas: 0,03% FS | Kisaran suhu kompensasi: -10~+40℃ |
Histeresis: 0,03% FS | Gunakan rentang suhu: -20~+55℃ |
Ulangi: 0,02% FS | Temp.efek pada nol: 0.03FS/10℃ |
Merayap: 0,02% FS/10 menit | Temp.efek pada rentang: 0.02FS/10℃ |
Saldo nol: ± 1% FS | Kelebihan muatan yang aman: 120% |
Resistansi masukan: 350±5Ω | Kelebihan beban utama: 150% |
Resistansi keluaran: 350±3Ω | Mempertahankan kelas: IP67 |
Panjang Kabel: 3 meter, 5 meter atau berdasarkan permintaan |
