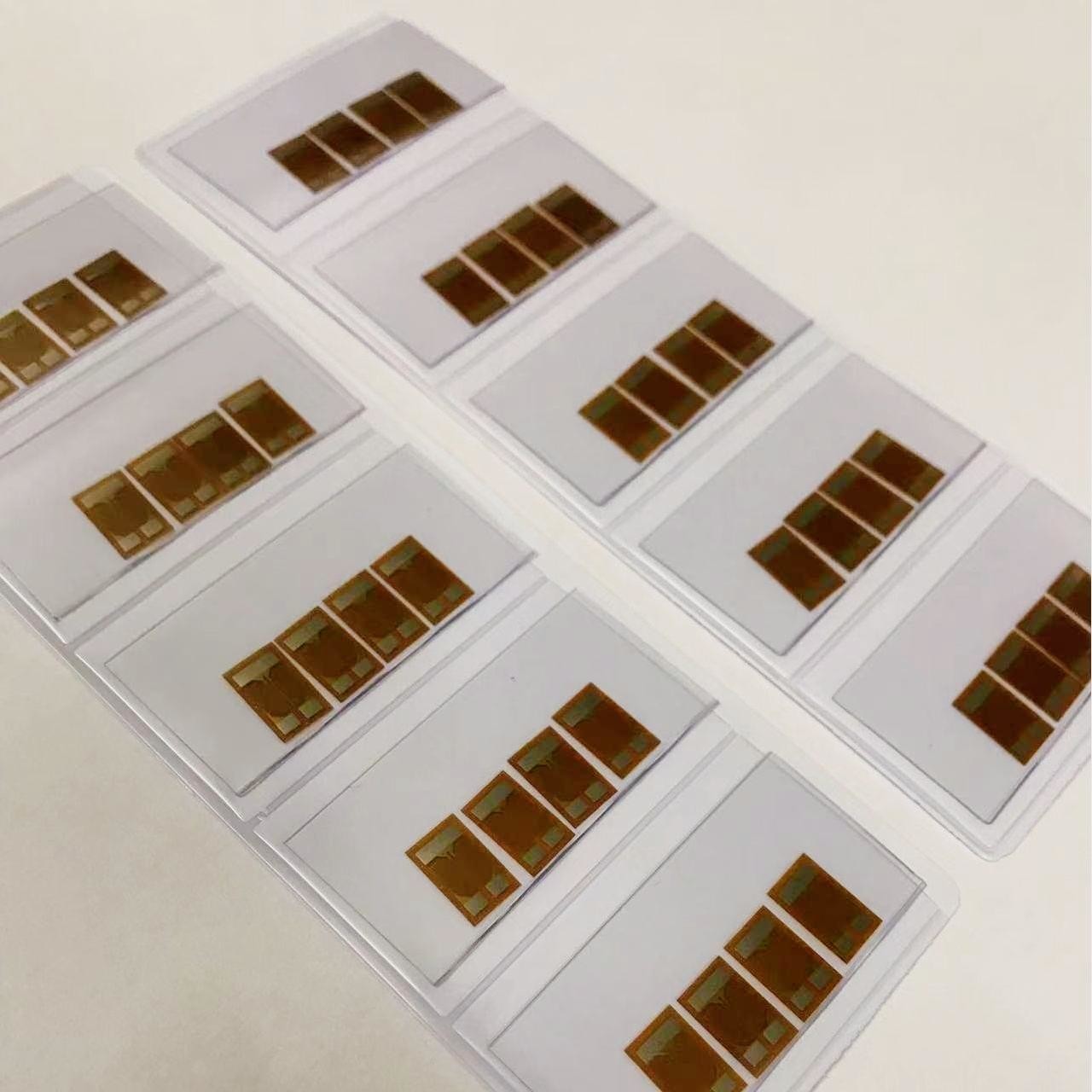

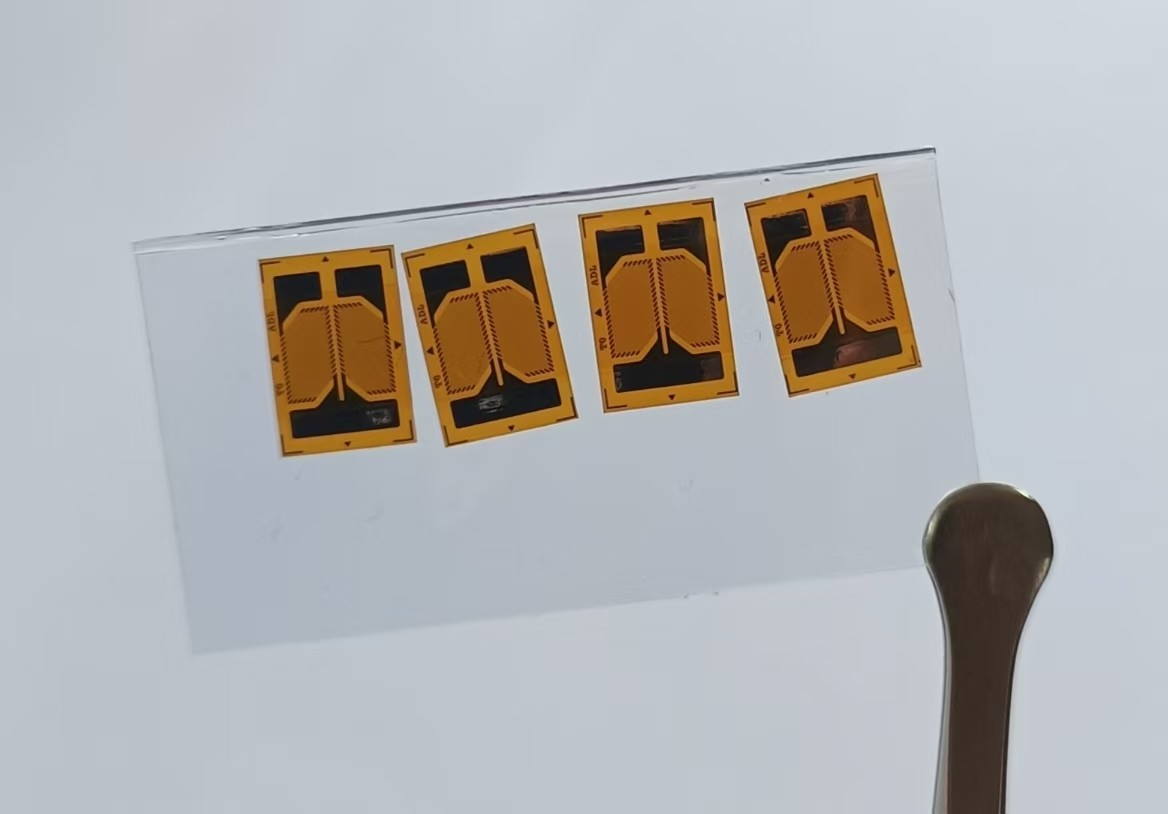

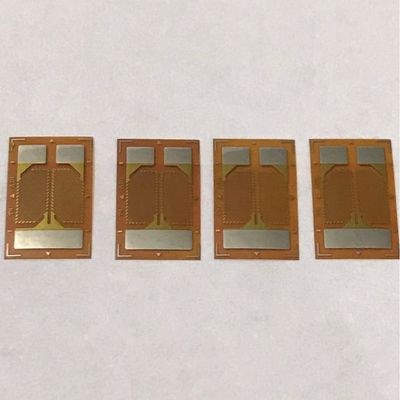

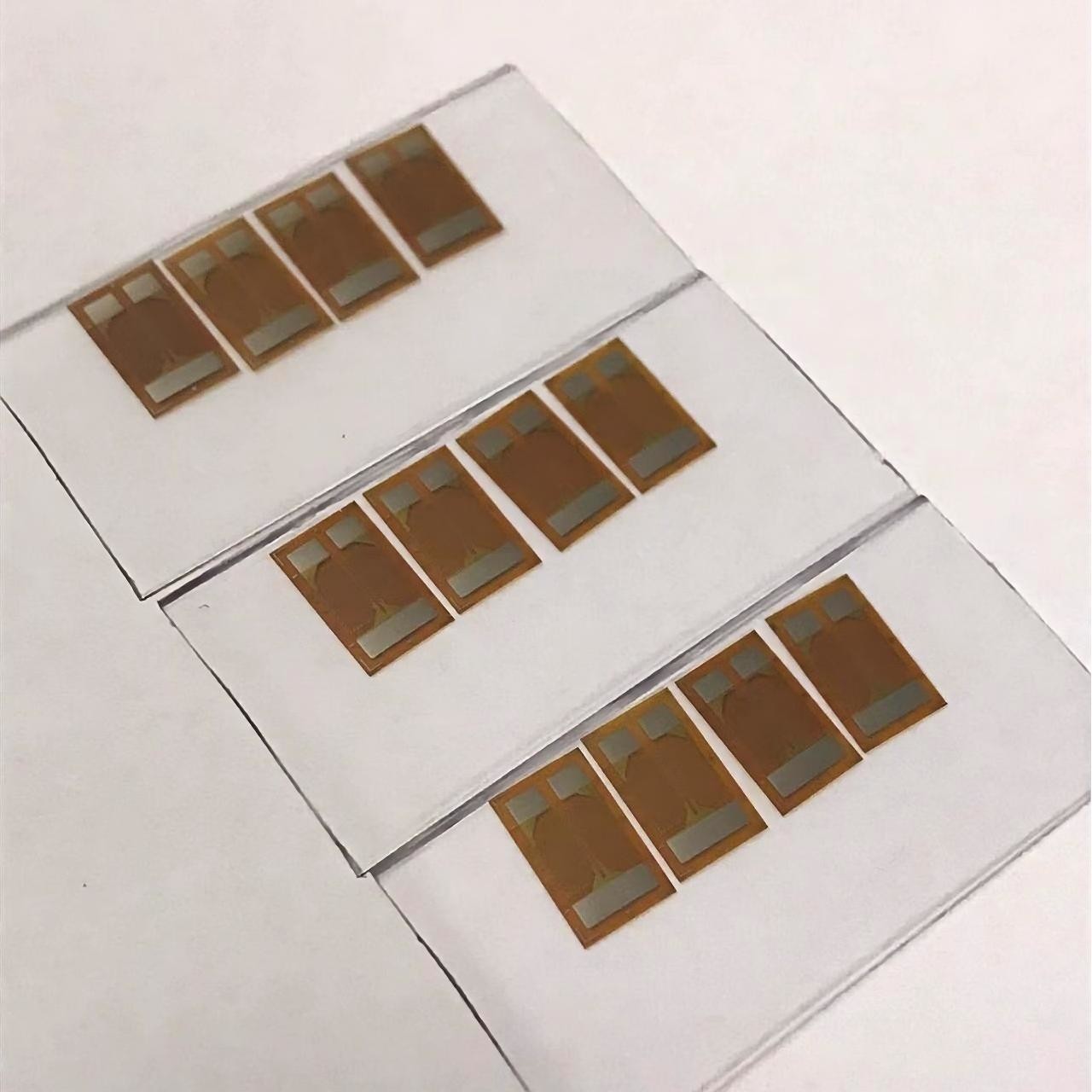

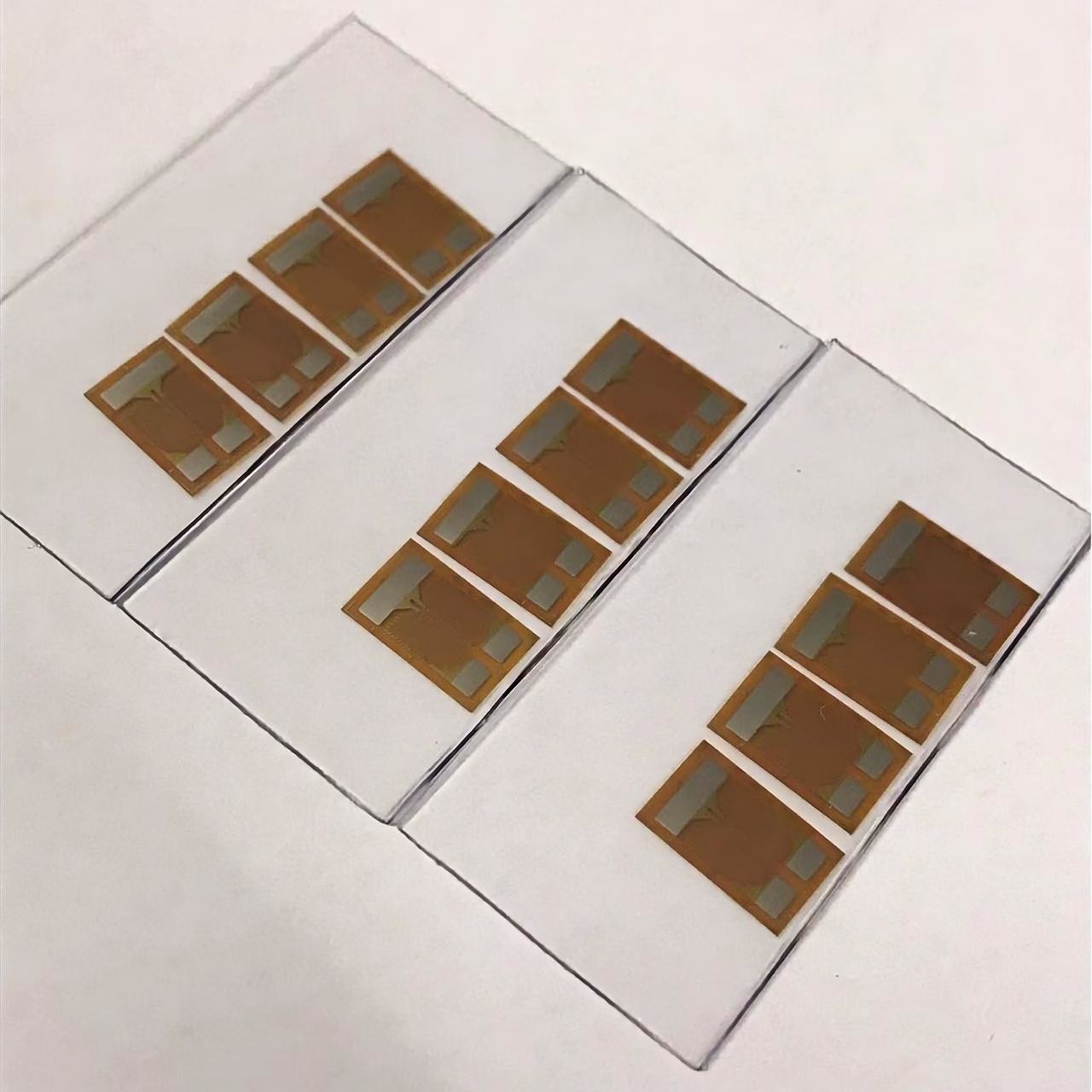

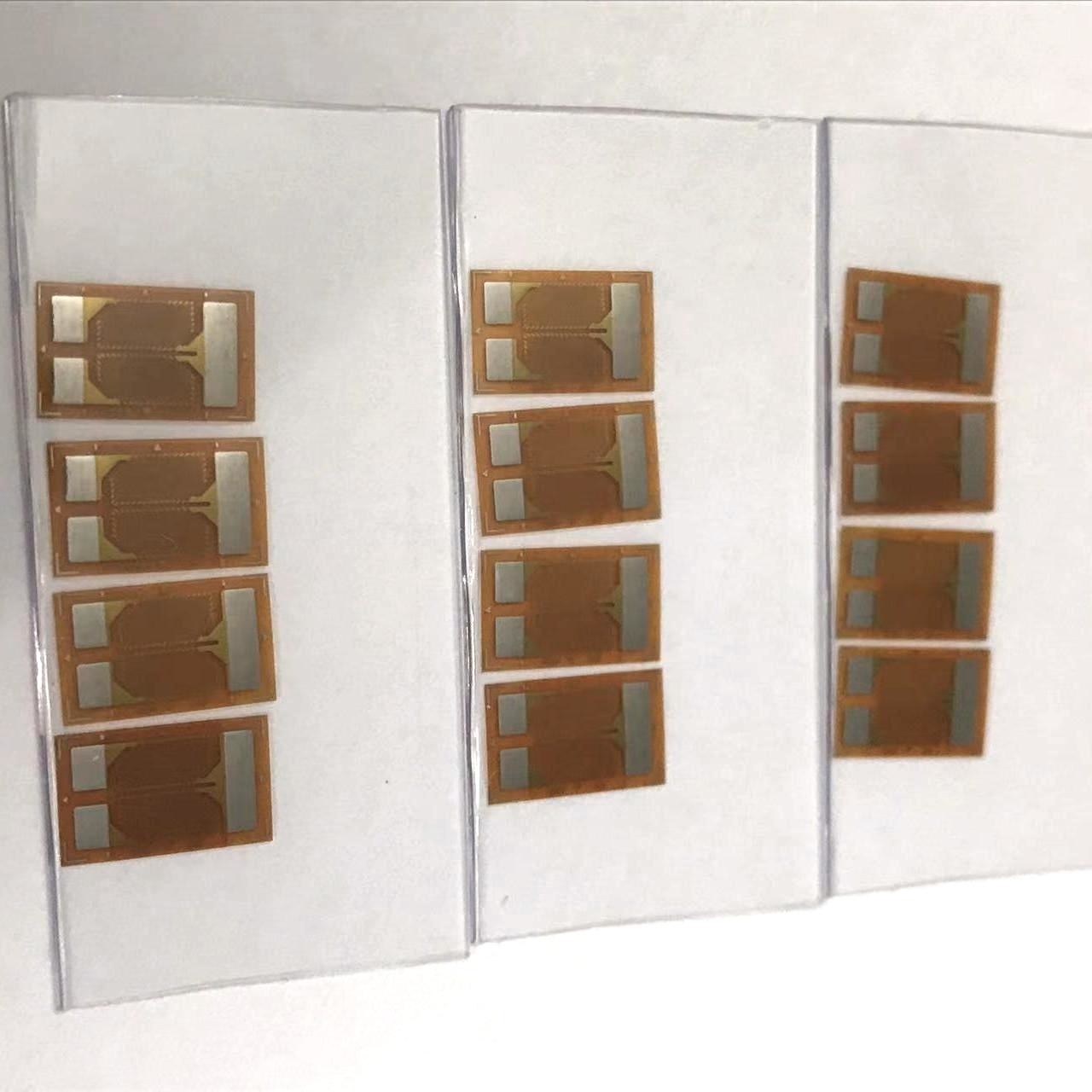

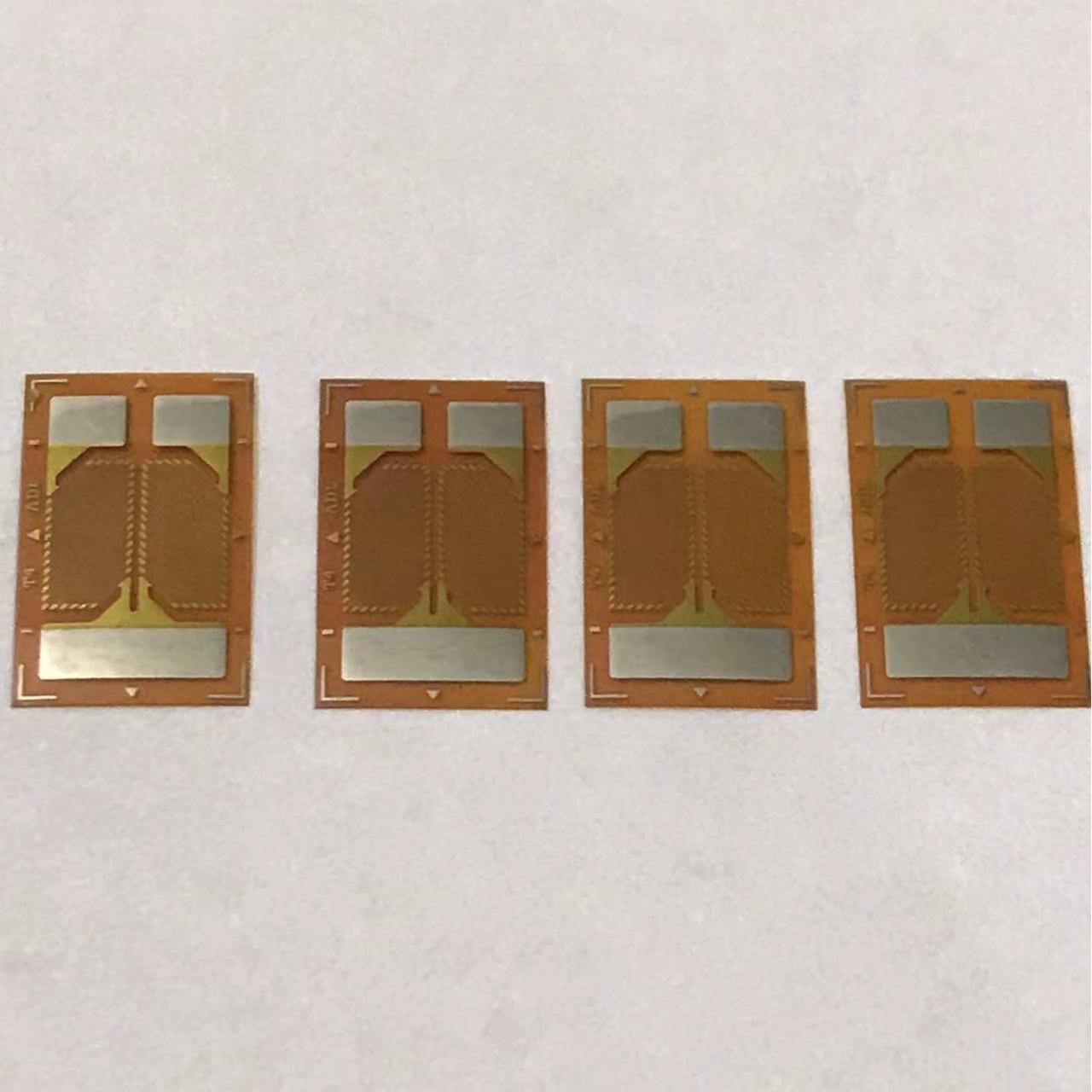

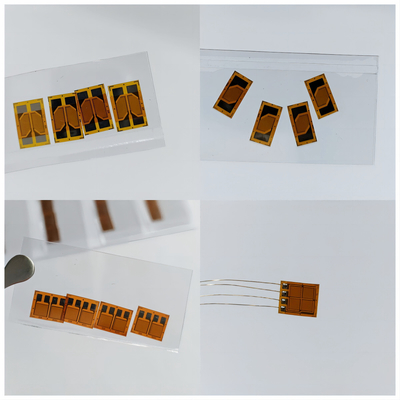

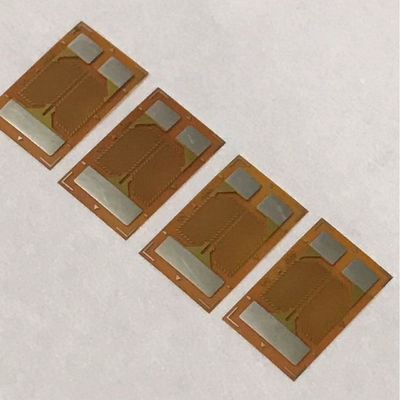

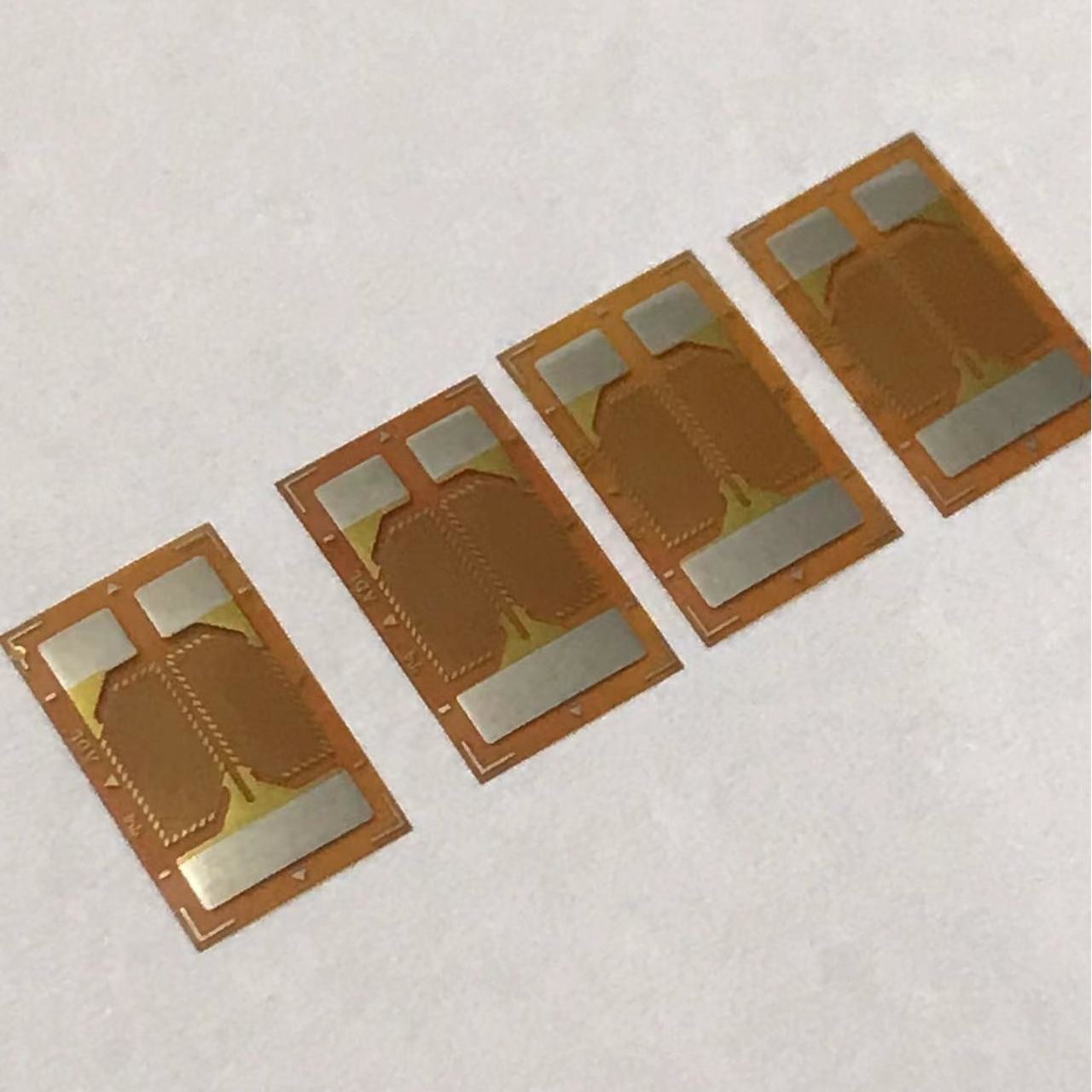

Half Bridge Shear Foil Strain Gauges 350 Ohms seri HA
Deskripsi produk:
Foil Strain Gauges kami dirancang untuk secara akurat mengukur perubahan tekanan mikro dengan presisi tinggi dan sensitivitas.Linear strain gauges terbuat dari bahan berkualitas tinggi untuk memastikan stabilitas jangka panjang dan kinerja yang dapat diandalkan.
EB-A Series Foil Strain Gauge adalah half bridge strain gauge yang cocok untuk digunakan dalam berbagai aplikasi load cell sensor.sensor tekanan mikro ini sempurna untuk digunakan di lingkungan yang keras dan kondisi ekstrem.
Salah satu fitur utama dari produk Foil Strain Gauge kami adalah histeresis ± 0,05% Full Scale.menjadikannya pilihan populer untuk aplikasi sensor sel beban.
Apakah Anda membutuhkan sensor tekanan mikro untuk pengujian laboratorium atau aplikasi industri, produk Foil Strain Gauge kami adalah pilihan serbaguna dan dapat diandalkan.dan stabilitas jangka panjang, Anda dapat mempercayai alat ukur ketegangan linier kami untuk memberikan hasil yang akurat setiap saat.
Fitur:
- Nama produk: Foil Decaf Gauge
- Hysteresis: ± 0,05% Skala penuh
- Bahan pembawa: Fenolic Aldehyde/ Polyimide/ Epoxy
- Bahan: Baja Atau Alloy Aluminium
- Jangkauan pengukuran: 0-1000 Microstrain
- Layanan: Custom
Aplikasi:
Half-bridge strain gauges, yang merupakan jenis foil strain gauge, dibuat dengan bahan pembawa baik aldehida fenolik, poliamida, atau epoksi.Bahan-bahan ini memberikan fleksibilitas dan daya tahan yang sangat baik, yang memungkinkan alat ukur ketegangan untuk menahan kondisi kerja yang keras. rentang suhu operasi -20 ̊ + 80 ° C memastikan bahwa alat ukur ketegangan dapat digunakan dalam berbagai lingkungan.
Seri HA Foil Strain Gauges sangat ideal untuk digunakan dalam berbagai aplikasi. Mereka dapat digunakan dalam konstruksi skala industri, perangkat pengukuran kekuatan, dan sensor torsi.Mereka juga cocok untuk digunakan di industri otomotif, di mana mereka dapat digunakan untuk mengukur kekuatan yang dilakukan pada berbagai komponen kendaraan.
Aplikasi lain untuk strain gauges ini termasuk penggunaan di industri aerospace, di mana mereka dapat digunakan untuk mengukur tekanan pada sayap pesawat, serta di industri medis,di mana mereka dapat digunakan untuk mengukur gaya yang diberikan pada anggota badan prostetik.
Fleksibilitas dan akurasi seri HA dari Top Sensor Foil Strain Gauges membuat mereka komponen penting dalam pembuatan sensor sel beban.Kemampuan mereka untuk mengukur perubahan kekuatan secara akurat, berat, dan tekanan membuatnya ideal untuk digunakan dalam berbagai industri dan aplikasi.
Model: Seri HA
Gauge ini menggunakan foil paduan yang 0,003 sampai 0,007 mm
Dukungan gauge dibuat dari resin epoksi dengan ketebalan 0,03 mm yang menunjukkan isolasi listrik yang sangat baik, kinerja.
Dukungan adalah kode warna untuk perbedaan objek
bahan sampel untuk kompensasi suhu diri.
Suhu operasi -20 ̊+80°C, kisaran kompensasi suhu +10 ̊+80°C
Spesifikasi:
| Model |
Ukuran kisi
(mm) |
Ukuran dasar (mm) |
Jarak kisi (mm) |
| BF ((BA/BE) 350-2HA |
2.0×3.7 |
9.0 x 5.6 |
/ |
| BF ((BA/BE) 350-3HA |
2.8x5.5 |
9.7x6.7 |
/ |
| BF ((BA/BE) 350-4HA |
3.7x6.4 |
8.5 x 7.4 |
/ |
| BF ((BA/BE) 650-3HA |
2.8x4.7 |
8.8x5.7 |
/ |
| BF ((BA/BE) 1000-3HA |
2.8x5.5 |
9.7x6.7 |
/ |
| BF ((BA/BE) 1000-4HA |
3.8x6.4 |
8.5 x 7.4 |
/ |
Parameter teknis:
| Bahan dasar |
Fenolik Epoxy |
|
Measucincin Grid Material
|
Konstansebuah
|
|
Resistensi
|
Kesalahan Nilai Standar
|
Oh
|
350 ± 10Ω
|
| Penyimpangan dari nilai rata-rata |
Oh |
≤ 0,5Ω |
|
Suhu Penggunaan
|
/ |
(-30°C- +80°C)
|
|
Sensitivitas(Gage Factor)
|
/ |
2.0± 1%
|
|
Max Vrms
(Tegangan energi jembatan maksimum yang diizinkan)
|
/ |
8 volt
|
|
Kekuatan termal
|
Co.eFungsi
|
um/m/°C
|
≤ 2
|
|
Rata-rata Dispersi
|
± mm/m
|
≤ 30
|
| Resistensi Isolasi suhu ruangan |
MOh |
10000 |
| Suhu Kamar Tekanan Ultimate(Limit ketegangan) |
um/m |
20000 |
|
Hysteresis Mekanis
|
um/m
|
1.2
|
|
Kehidupan yang lelah
|
/ |
≥107
|
|
Kode Merayap
|
Baja paduan/Baja tahan karat
|
