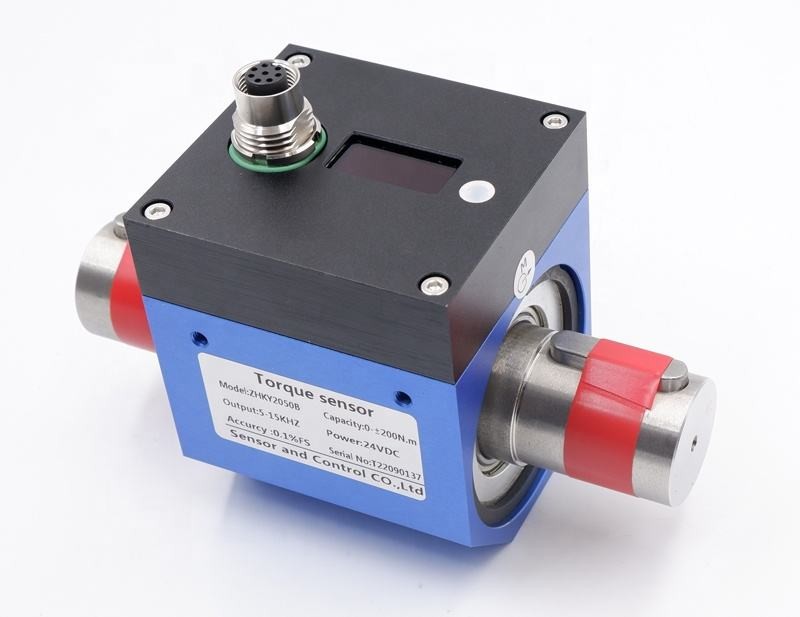

Sensor torsi dinamis khusus untuk kalibrasi industri

Sensor Torsi Dinamis Kustom untuk Kalibrasi Industri

Model: DTS-01

Kapasitas: 0.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100Nm

Presisi: ±0.1; ±0.3; ±0.5%F.S

Sensitivitas Output: 1.0～1.5.0 mV/V, 4-20mA, 0-5/ 0-10Vdc

Fitur:

1, Sensor torsi terdiri dari pengukur regangan dan sirkuit terpadu dengan presisi tinggi dan kinerja stabil.

2, Dengan stabilitas jangka panjang yang sangat baik

3, Dengan koneksi kunci di kedua ujung

4, 4000RPM paling banyak

Spesifikasi teknis:

Dimensi: mm

Dimensi alur kunci: PxDxL 22x3.5x6mm

1, Area Aplikasi

Sensor torsi dinamis seri DTS adalah perangkat pengukur yang akurat untuk torsi dan konsumsi daya mekanis. Terutama diterapkan di

1.1 Motor listrik, Motor mesin, mesin pembakaran internal dan peralatan putar lainnya.

1.2 Kipas, pompa air, kunci torsi

1.3 Kereta, mobil, traktor, pesawat terbang, kapal, mesin pertambangan

1.4 Sistem daur ulang air

1.5 Viskometer

1.6 Industri proses

2, Persyaratan pemasangan

2.1 Cocok untuk pemasangan vertikal dan horizontal

2.2 Semua peralatan pemuatan, sensor torsi, peralatan daya harus dipasang pada platform yang kokoh untuk menghindari getaran berlebihan. Jika tidak, hal itu dapat menyebabkan pembacaan yang tidak stabil, mengurangi akurasi atau bahkan merusak sensor torsi.

2.3 Gunakan kopling pin elastis

2.4 Pemasangan fleksibel direkomendasikan untuk memperbaiki bagian tengah sensor torsi. Jangan menerapkan pemasangan yang kaku.

2.5 Toleransi konsentrisitas peralatan pemuatan, sensor torsi, peralatan daya harus kurang dari Φ0.05mm.

3, Langkah-langkah pemasangan

3.1 Konfirmasikan jarak antara peralatan daya dan peralatan pemuatan berdasarkan jenis sambungan poros dan panjang sensor torsi. Sesuaikan celah antara garis aksial (dari peralatan daya & pemuatan) dan bidang datum, pastikan koaksialitas di antara mereka kurang dariΦ0.03mm, kemudian pasang peralatan daya & pemuatan pada bidang datum.

3.2 Pasang kopling pada setiap poros

3.3 Sesuaikan jarak antara sensor torsi dan bidang datum, pastikan koaksialitas antara garis aksial mereka dan garis aksial peralatan daya & pemuatan kurang dariΦ0.03mm. Kemudian pasang sensor torsi pada bidang datum.

3.4 Pasang kopling, pemasangan selesai.

4, Cara pemasangan normal

4.1 Ketika kecepatan kurang dari 300RPM, tidak ada rotasi searah jarum jam dan berlawanan arah jarum jam yang sering, beberapa benda fleksibel dapat digunakan untuk terhubung dengan sensor torsi dan mencegahnya berputar.

4.2 Ketika kecepatan lebih tinggi dari 300RPM, dengan rotasi searah jarum jam dan berlawanan arah jarum jam yang sering, pelat pemasangan di bagian depan dan belakang sensor torsi diperlukan. Tambahkan karet silikon 2-3 mm di tengah sensor torsi dan papan pemasangan dengan jumlah kompresi 15%-20% untuk mencegahnya menjadi sambungan yang kaku.
